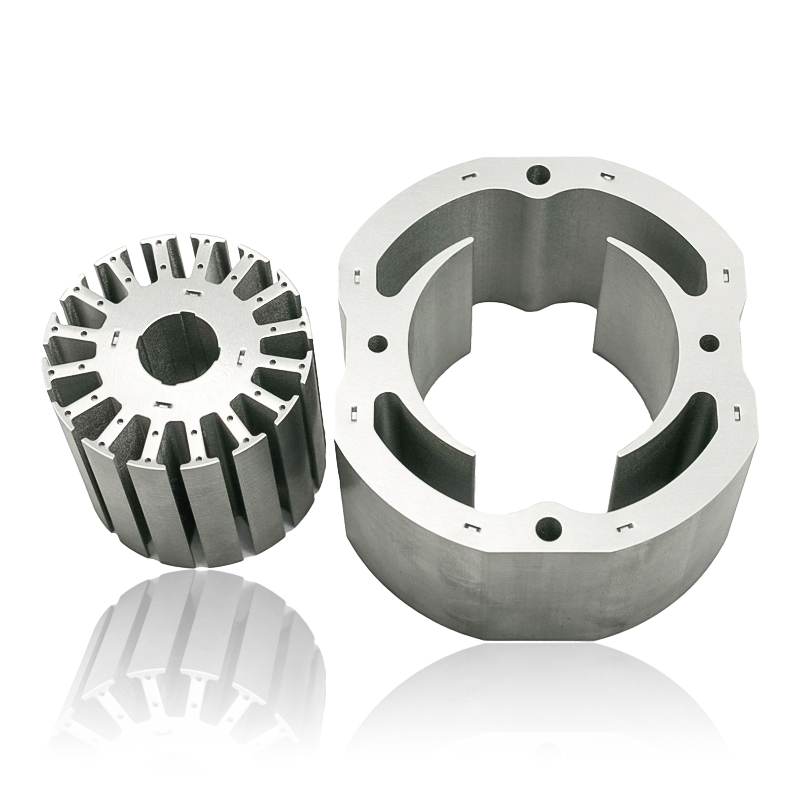

Elektromos szerszám motor állórész és forgórész mag

1. A funkcionális szerepek: az állórész mint statikus erő, a rotor mint a forgó válaszadó
Minden modern kefe nélküli egyenáramú (BLDC) motor hibátlan működése, amely a nagy teljesítményű akkumulátoros szerszámok szabványa, teljes mértékben az állórész és a forgó rotor közötti pontos és hatékony elektromágneses kölcsönhatáson múlik. Ez a szinergia a motorfunkciók sarokköve, és ennek optimalizálása a vezető gyártók elsődleges célja.
Az állórész magja: az irányító mágneses mező létrehozása
A motor helyhez kötött külső vázaként működik a Elektromos szerszám motor állórész és forgórész mag a szerep egyszerre alapozó és aktív. Több száz vékony, laminált szilícium acéllemezből álló hengeres kötegből áll. Belső kerületének bonyolult kialakítása, amely pontosan megmunkált hornyokat vagy fogakat tartalmaz, kritikus mérnöki gyakorlat. Ezekben a nyílásokban találhatók az aprólékosan feltekert réztekercsek, amelyek a motor tekercsét képezik. Amikor a szerszám elektronikus fordulatszám-szabályzójából (ESC) vezérelt áramot szállítanak ezekre a tekercsekre, erős és szabályozott forgó mágneses tér keletkezik. Az állórész mag elsődleges funkciója túlmutat a tekercsek puszta megtartásán; rendkívül hatékony, nagy áteresztőképességű utat kell biztosítania ennek a mágneses fluxusnak. Ez minimális veszteséggel koncentrálja és vezeti az elektromágneses erőt, biztosítva a maximális interakciót a rotorral. Az állórész sajátos kialakítása – például az elosztott tekercsek közötti választás a sima nyomaték érdekében, vagy a koncentrált tekercsek a nagy teljesítménysűrűség és az egyszerűbb összeszerelés érdekében – közvetlenül meghatározza a motor teljesítményjellemzőit, beleértve a nyomaték hullámzását, az akusztikus zajszinteket, a csúcsteljesítményt és az általános működési egyenletességet.
A rotormag: A dinamikus cselekvési központ
Az állórészben koncentrikusan, minimális légrés mellett elhelyezkedő rotor az az alkatrész, amely a mágneses erőt fizikai mozgássá alakítja. A modern szerszámokat meghajtó kefe nélküli motorokban a forgórész jellemzően állandó mágneses szerelvény formáját ölti. Maga a rotormag, amely szintén laminált szerkezet, robusztus mechanikai gerincként szolgál, amelyre a nagy szilárdságú állandó mágnesek (leggyakrabban neodímium vasbór vagy NdFeB) biztonságosan rögzíthetők vagy beágyazhatók. Az állórész által generált forgó mágneses tér folyamatos vonzó és taszító erőket fejt ki ezekre a rotormágnesekre. Ez a kölcsönhatás hozza létre azt a nyomatékot, amely a forgórész forgását okozza, ezáltal elforgatja a motor tengelyét, és végül meghajtja a szerszám erőátviteli rendszerét. A rotormag kritikus feladatai közé tartozik, hogy szerkezetileg szilárd platformot biztosítson ezeknek a mágneseknek a hatalmas centrifugális erőkkel szemben, dinamikus egyensúly biztosítása a vibrációmentes működéshez nagy fordulatszámon (gyakran 20 000 ford./perc felett), valamint a mágneses áramkör hatékony befejezése az elektromos energia forgási erővé alakításának maximalizálása érdekében. Ezt a precíz táncot az állórész parancsa és a forgórész reakciója között az olyan vállalatok, mint a Zhejiang Jufeng Technology Co., Ltd. 1998 óta elsajátították. Ennek az elektromágneses partnerségnek a mély megértése, amelyet a „teremtés” alapértéke vezérel, lehetővé teszi számukra, hogy olyan magokat állítsanak elő, amelyek a világ legmegbízhatóbb és legerősebb eszközeinek szívét képezik.

2. Anyagtudomány: Az átállás a fejlett acéllaminálásra
A maganyag kiválasztása alapvető mérnöki döntés, amely közvetlenül befolyásolja a motor hatékonyságát, hőteljesítményét, méretét és költségét. Az elektromos kéziszerszámok az akkus, nagy teljesítményű alkalmazások irányába történő fejlődése szükségessé tette a maganyagok párhuzamos fejlődését, a szabványos acélokról a fejlett, alacsony veszteségű laminálásra való áttérést.
Az energiaveszteség elleni küzdelem: Miért van a laminálás mögött
Az elsődleges oka annak, hogy a magokat egymásra rakott laminált rétegekből készítsék, nem pedig egyetlen tömör fémdarabból, két jelentős energiaveszteség leküzdése: az örvényáram-veszteség és a hiszterézis veszteség. Az örvényáramok olyan körkörös elektromos áramok, amelyeket a mag anyagában a váltakozó mágneses tér indukál. Ezek az áramok hőt termelnek (I²R veszteség), értékes akkumulátorenergiát veszítenek el, és a motor felmelegedését okozzák. Vékony, szigetelt rétegelt lemezek használatával ezeknek az örvényáramoknak az útja megszakad, és drámai mértékben csökkenti azok nagyságát. A hiszterézisveszteség viszont az a hőként elveszett energia, amely az acélon belüli mágneses tartományok belső súrlódása miatt keletkezik, és folyamatosan átrendeződik a váltakozó mágneses térrel. Ezt elsősorban magának az acélnak a tulajdonságai befolyásolják.
Szakértelem az elektromos acél kiválasztásában
Itt válik az anyagválasztás elsődlegessé. A szabványos hidegen hengerelt acél nem elegendő nagy teljesítményű alkalmazásokhoz. Ehelyett speciális elektromos acélt (más néven szilíciumacélt) használnak. A szilíciumötvöző elemek hozzáadása növeli az acél elektromos ellenállását, ami közvetlenül csökkenti az örvényáram-veszteséget. Az acél megmunkálása során finomszemcsés szerkezetet kívánnak elérni, alacsony koercitivitással, ami minimalizálja a hiszterézis veszteségeket. A professzionális szerszámok legigényesebb alkalmazásaihoz elengedhetetlenek a kiváló minőségű nem szemcseorientált (NGO) elektromos acélok. Ezek a fejlett anyagok kiváló mágneses permeabilitást kínálnak, ami azt jelenti, hogy erősebb mágneses fluxust tudnak koncentrálni kisebb energiabevitel mellett. Ez nagyobb hatásfokú motorhoz vezet, ami közvetlenül az akkumulátor hosszabb élettartamát és kevesebb hőtermelést eredményez, lehetővé téve a mérnökök számára, hogy több energiát toljanak át egy kisebb motoregységen keresztül. A Zhejiang Jufeng Technology Co., Ltd. széleskörű tapasztalatát használja fel, hogy eligazodjon ezen az összetett anyagi tájon. Azáltal, hogy minden egyes alkalmazáshoz kiválasztják az optimális minőségű elektromos acélt – a teljesítmény és a költségek egyensúlyba hozásával – segítenek ügyfeleiknek elérni azokat az „innováció-vezérelt” célokat, amelyek kritikusak a versenyképesség megőrzéséhez. Az "integritás" iránti elkötelezettségüket becsületes anyagbeszerzésük és átlátható specifikációik tükrözik, biztosítva, hogy az ügyfelek azt a teljesítményt kapják, amiért fizetnek.

3. Precíziós gyártás: bélyegzés, halmozás és összeszerelés
Az optimális tervezés és a jó minőségű anyagok által ígért elméleti teljesítmény csak kifogástalan gyártási kivitelezéssel valósítható meg. A sajtolás, egymásra rakás és ragasztás folyamataiban a precíziós tervezés találkozik a tömeggyártással, és a tűréseket mikronban mérik.
A progresszív présbélyegzés művészete és tudománya
A mag útja az egyedi laminálások precíziós bélyegzésével kezdődik. Ezt általában egy nagy sebességű progresszív szerszámrendszerrel, egy nagy teljesítményű bélyegzőpréssel végzik. Egyetlen, folyamatos művelet során egy elektromos acéltekercset vezetnek át a szerszámon, amely egy sor műveletet – szúrást, kivágást, bevágást – hajt végre különböző állomásokon, hogy fokozatosan alakítsa ki a laminálás összetett geometriáját. Ezeknek a szerszámoknak a kialakítása és karbantartása kritikus fontosságú; minden kopás vagy tökéletlenség átkerül minden következő laminálásra, ami problémákhoz vezet a halmozás és a tekercselés során. A sorja magasságát aprólékosan ellenőrizni kell, mivel a túlzott sorja rövidzárlati pontokat okozhat a rétegek között, növelve az örvényáram-veszteséget és veszélyeztetve a laminálások közötti szigetelést. A hornyok méretkonzisztenciája létfontosságú a későbbi automatizált tekercselési folyamathoz is, ahol a rézhuzalt nagy sebességgel táplálják be; minden eltérés tekercshibákhoz vagy szigeteléskárosodáshoz vezethet.
Fejlett halmozási és ragasztási technikák
A bélyegzés után a több ezer egyforma laminátumot egy pontos magasságba kell egymásra rakni, hogy a teljes magot képezzék. Ez a köteg nem lehet laza; szilárd, egységes alkatrésznek kell lennie, hogy megakadályozza a vibrációt és az akusztikus zajt ("zúgást") működés közben. A ragasztás módja a gyártás minőségének kulcsfontosságú megkülönböztetője. A reteszelés magában foglalja a kis fülek mechanikus deformációját az egyes laminálásokon, hogy összezárják őket – ez költséghatékony módszer, de potenciálisan kevésbé robusztus nagyon nagy sebességnél. A lézeres hegesztés mély, konzisztens kötéseket hoz létre a köteg körül több ponton, kivételes mechanikai integritást biztosítva, de megköveteli a hőbevitel gondos ellenőrzését a lokális mágneses hibák elkerülése érdekében. A rétegek között felvitt szerkezeti ragasztók tiszta, nem mechanikus kötést biztosítanak, amely nem veszélyezteti a laminálások közötti elektromos szigetelést. A választás a motor teljesítménykövetelményeitől és költségcéljaitól függ.
Elkötelezettség az integrált kiválóság iránt
A kész magok az összeszereléshez kerülnek. A Elektromos szerszám motor állórész és forgórész mag kifinomult, számítógéppel vezérelt tekercselőgépekkel rézdróttal tekerjük fel. A forgórész magja mágnesezett, kiegyensúlyozott és precíz interferencia illesztéssel a motor tengelyére van nyomva, hogy csúszás nélkül kezelje az extrém nyomatékot. A gyártási minőség végső mércéje a kész rotor és az állórész szerelvények közötti minimális légrés összhangja. A Zhejiang Jufeng Technology Co., Ltd. 1998-as megalakulása óta megingathatatlan elkötelezettsége a "szeretet és tisztesség" értékei mellett tükröződik gyártási szellemiségében is. Ez azt jelenti, hogy minden folyamat során szerető figyelmet kell fordítani a részletekre, és a legmagasabb minőségi szabványok betartását. Ez az elhivatottság biztosítja, hogy a létesítményüket elhagyó minden mag ne csak megfeleljen a pontos előírásoknak, hanem hozzájáruljon a „munkavállalók jólétéhez” a kiválóság hírnevének kiépítésével és a „társadalmi hozzájáruláshoz” azáltal, hogy lehetővé teszi hatékonyabb és megbízhatóbb eszközök létrehozását a globális piac számára. A "win-win" filozófiájukat azáltal valósítják meg, hogy ügyfeleik számára kiváló alkatrészeket biztosítanak, amelyek versenyelőnyt biztosítanak számukra, megszilárdítva a minőségre és a bizalomra épülő partnerkapcsolatokat.
